華為SUN8000系列智能光伏逆變器尺寸及結構

華為SUN8000智能逆變器規格（寬×高×深）為：1800mm×2180mm×650mm，外觀如圖2-2所示。

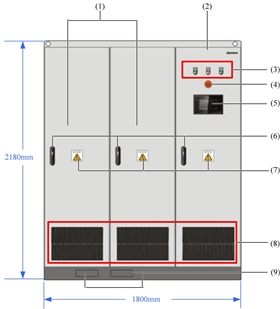

圖2-2 華為SUN8000智能逆變器外觀示意圖（一）

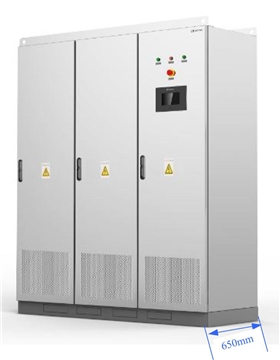

圖2-3 華為SUN8000智能逆變器外觀示意圖（二）

說明：

●功率柜，主要實現功率轉換功能，及逆變功率控制和各種保護功能。

●控制柜，主要實現對2個功率柜的智能集中控制及交流配電功能。

●信號燈，用于顯示逆變器工作狀態或故障狀態。

●LCD監控面板，用于顯示逆變器正常工作時的輸入功率、輸出功率、發電量等指標及告警信息。
