光伏并網逆變器的保護功能原來有這些!

文章出處:責任編輯:查看手機網址
掃一掃!光伏并網逆變器的保護功能原來有這些!掃一掃!
人氣:-發表時間:2017-09-15 08:50【

光伏逆變器是光伏發電應用中必不可少的核心器件之一,接下來,小編為大家介紹光伏并網逆變器的保護功能都有哪些。

光伏并網逆變器的保護功能:

(1)防孤島效應保護并網逆變器應具有可靠而完備的非計劃性孤島保護功能。并網逆變器防非計劃性孤島功能應同時具備主動與被動兩種孤島檢測方案。如果非計劃性孤島效應發生,逆變器應在2s內停止向電網供電,同時發出報警信號。

(2)交流側過流保護并網逆變器的交流輸出側應設置過流保護。當檢測到電網側發生短路時,并網逆變器應在0.1s內停止向電網供電,同時發出警示信號。故障排除后,并網逆變器應能正常工作。

(3)恢復并網保護由于電網故障原因?qū)е虏⒕W(wǎng)逆變器停止向電網供電后,在電網的電壓和頻率恢復到正常范圍后的20s到5min,并網逆變器應能自動重新向電網送電,送電時輸出功率應緩慢增加,不應對電網造成沖擊。

(4)絕緣監測逆變器具備完善的絕緣監測功能,當設備帶電部分被接地時,絕緣監測系統應能夠立即監測到逆變器的故障狀態、停機并報警。

(5)極性反接保護當光伏方陣的極性反接時,并網逆變器應能保護而不會損壞。極性正接后,并網逆變器應能正常工作。

(6)電網過/欠壓,過/欠頻保護在并網逆變器的交流輸出側,并網逆變器應能夠準確判斷供電電網(接線)的過/欠壓,過/欠頻等異常狀態,并網逆變器應按要求的時間進行保護,切斷時應發出警示信號。在電網電壓、頻率恢復到允許的電壓、頻率范圍時,逆變器應能正常啟動運行。

(7)保護的靈敏度和可靠性在正常的逆變器運行環境和符合國標要求的電網環境下,逆變器不應出現誤停機、誤報警和其他無故停止工作的情況。由逆變器本身缺陷所引起的非正常停機對客戶造成的發電量等損失由我公司負責并賠償。當出現故障時,逆變器應能夠按照設計的功能可靠動作。由逆變器本身缺陷或可靠性引起的故障拒動等對客戶造成的所有損失由我公司負責并賠償。

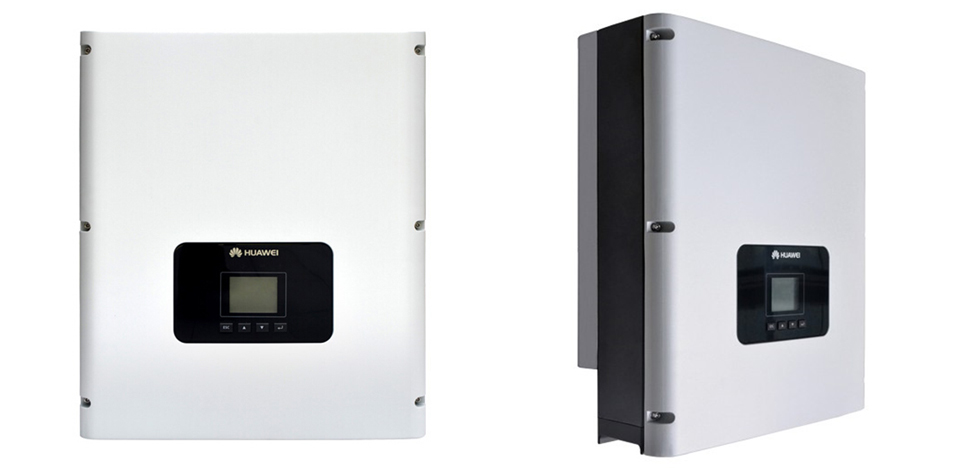

華為光伏并網逆變器

(8)防反放電保護當并網逆變器直流側電壓低于允許工作范圍或逆變器處于關機狀態時,并網逆變器直流側應無反向電流流過

(9)內部短路保護當并網逆變器內部發生短路時,逆變器內的電子電路、熔斷器等保護應快速、可靠動作。

(10)整機阻燃性逆變器走線應使用阻燃型電線和電纜,線槽和線號標記套管等采用阻燃材料,逆變器機體內應裝有環境溫度傳感器,實時監控逆變器內部溫度。逆變器在任何情況下均不能產生蔓延性明火,由逆變器引起的蔓延性火災對客戶造成的所有損失,由我公司負責及時處理并賠償。

(11)直流側過壓保護當直流側輸入電壓高于逆變器允許的直流方陣接入電壓最大值時,逆變器不得啟動或在0.1s內停機(當正在運行時),同時發出警示信號。直流側電壓恢復到逆變器允許的工作范圍后,逆變器應能正常啟動運行。

(12)過熱保護并網逆變器應具備機內環境溫度過高報警(例如著火引起的機箱內環境溫度過高)、機內關鍵部件溫度過高保護等過熱保護功能。

(13直流輸入過載保護a)若逆變器輸入端不具備限功率的功能,則當逆變器輸入側輸入功率超過額定功率的1.1倍時需跳保護。b)若逆變器輸入端具有限功率功能,當光伏方陣輸出的功率超過逆變器允許的最大直流輸入功率時,逆變器自動限流工作在允許的最大交流輸出功率處。

(14)防雷,逆變器應設有防雷保護裝置,具備6000V的浪涌保護。

(15)冷卻,逆變器應具有確保逆變器持續正常工作時不因溫度過高而損壞的措施。

(16)噪聲,逆變器要求噪聲不超過50dB。
