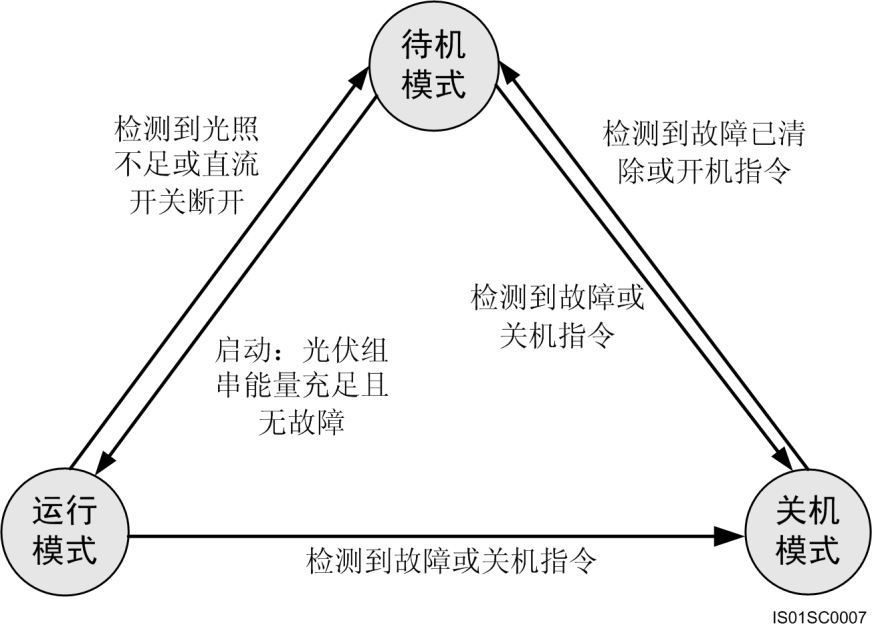

待機

待機模式主要指外部環境不滿足逆變器運行條件。在此模式中，逆變器不斷進行自檢，一旦滿足運行條件，則進入運行模式。

待機模式分為初始化檢測、絕緣阻抗檢測、光照檢測和無光照四個階段。

在此模式中，逆變器若檢測到關機指令或開機檢測發現故障，則進入關機模式。

運行

在運行模式中，

-逆變器將光伏組串的直流電轉換為交流電后，饋入電網中。

-逆變器一直進行最大功率點跟蹤，使光伏組串輸出能量達到最大。

-逆變器若檢測到故障或關機指令，則進入關機模式；若檢測到光伏組串的輸出功率達不到并網發電的條件，則進入待機模式。

關機

如果逆變器在待機或運行過程中檢測到故障或關機指令，則進入關機模式。

關機分為異常關機、指令關機和手動關機三種。

在此模式中，若逆變器檢測到故障已清除或開機指令，則進入待機模式。
